iPhone 13 : data-recovery – Meerdere kortsluitingen na val – Data recovery

HET PROBLEEM

Een iPhone 13 is van de tweede verdieping naar beneden gevallen. Door de klap was de behuizing op meerdere plekken gedeukt en gaf het toestel geen enkel teken van leven meer. De klant had dringend behoefte aan de gegevens op de telefoon, die niet elders waren opgeslagen.

ONDERZOEK & DIAGNOSE

Bij het aansluiten op de DC-voeding vertoonde het toestel een stroomverbruik van 0.05 A, waarna de waarde direct terugviel naar 0. Dit duidt op een onderbreking in de boot-sequence door kortsluiting op het moederbord. Na visuele inspectie en metingen bleken er meerdere kortsluitingen aanwezig te zijn in verschillende spanningslijnen.

DE REPARATIE

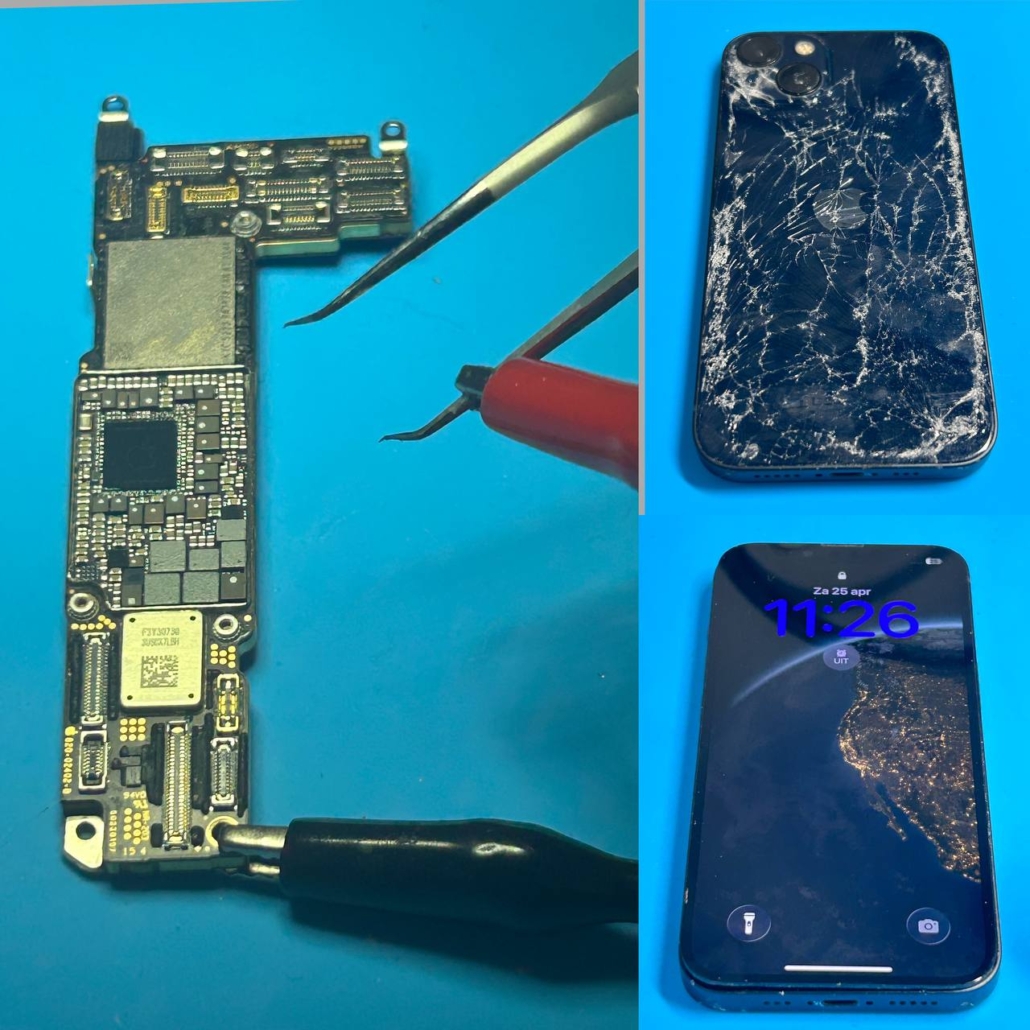

1. Moederbord isoleren: Het moederbord is gedemonteerd om buiten de behuizing getest te worden.
2. Spanningsinjectie: Met een externe voeding is stroom geïnjecteerd op de lijnen met kortsluiting.
3. Componenten lokaliseren: Door de warmteontwikkeling te analyseren zijn de defecte SMD-componenten geïdentificeerd.
4. Verwijderen en vervangen: De defecte componenten zijn verwijderd en indien nodig vervangen om de lijn te herstellen.
5. Boot-test: Na het verhelpen van de laatste kortsluiting is gecontroleerd of de processor weer volledig opstart.

DE OPLOSSING

Nadat de kortsluitingen waren verholpen, startte de iPhone weer volledig op. Alle gegevens waren direct weer toegankelijk voor de klant. De reparatie is succesvol afgerond met behoud van alle data. Gezien de staat van de rest van het toestel is de data direct veiliggesteld.
