iPhone 15 Pro Max: Start niet op – Moederbord reparatie
Woonplaats klant: Amsterdam
Locatie reparatie: Monnickendam
Reparatie tijd: 4 uur
Oplossing: Moederbord herstel en data recovery via layersplitsing
Status: Toestel volledig functioneel met behoud van alle data
Het probleem
De eigenaar van een iPhone 15 Pro Max uit Amsterdam zat met de handen in het haar: het toestel ging plotseling niet meer aan en de opgeslagen gegevens waren erg waardevol. Een eerdere poging bij een andere reparateur om met een nieuwe batterij en een ander scherm leven in het toestel te blazen, leverde helaas geen resultaat op.
Onderzoek & diagnose
Bij iRepair Waterland hebben we het toestel grondig geanalyseerd. Uit de metingen bleek al snel dat er sprake was van een zware kortsluiting op het moederbord. Omdat de iPhone 15 Pro Max een gelaagd moederbord heeft, was de kortsluiting niet direct zichtbaar aan de buitenzijde. Er moest dieper worden gezocht om de exacte storingsbron te lokaliseren.
De reparatie

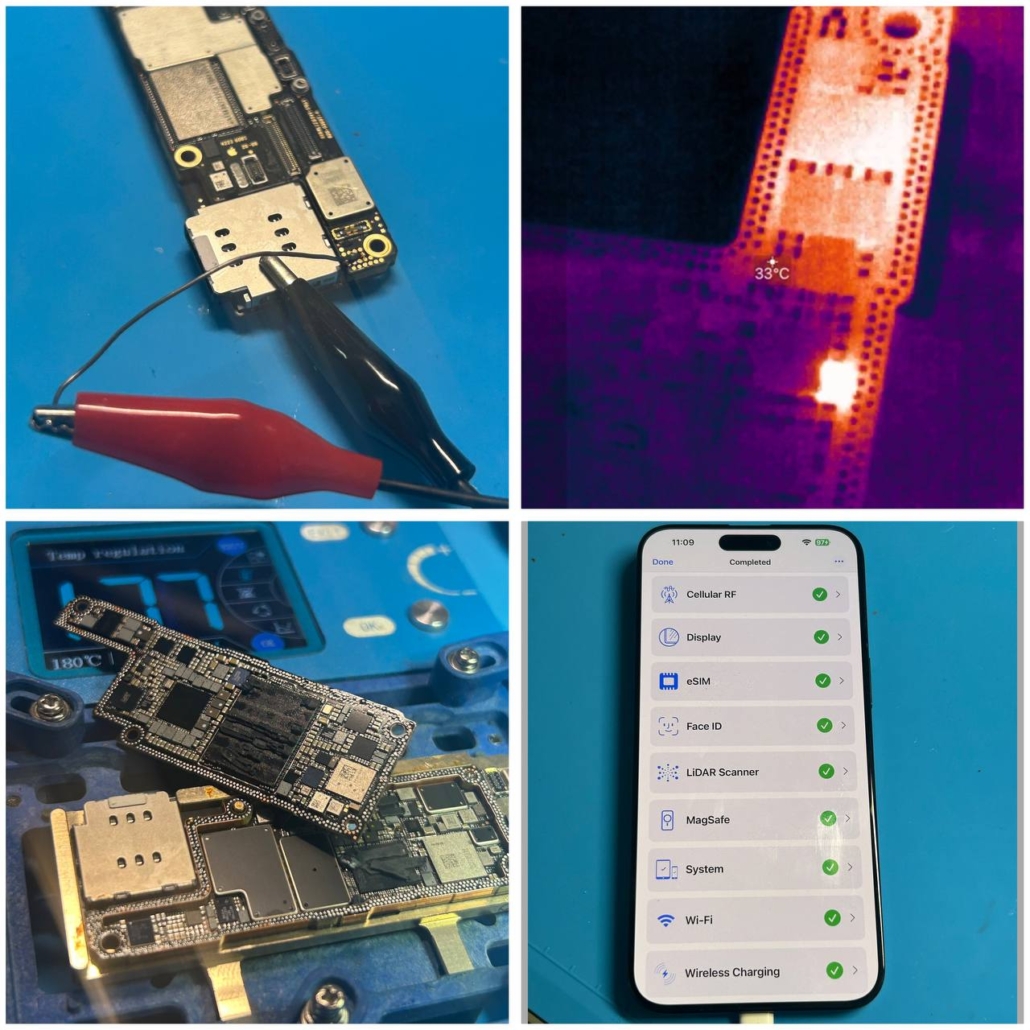

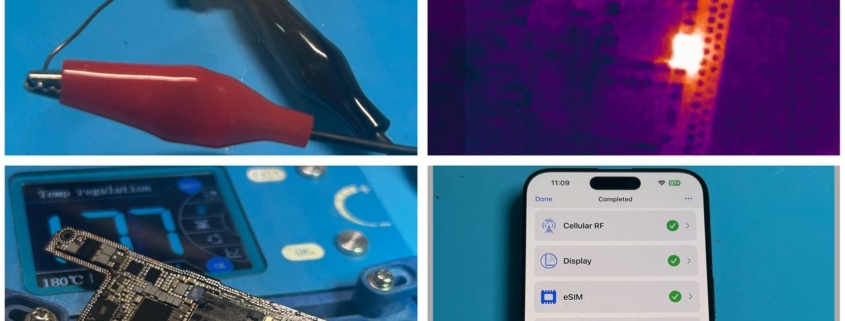

- Stroom injecteren: Er is direct spanning op de lijn geïnjecteerd om de stroomloop te analyseren.
- Moederbord splitsen: Omdat de fout intern zat, moesten de printplaatlagen van het moederbord zorgvuldig van elkaar worden gesplitst.
- Thermische analyse: Met behulp van een warmtebeeldcamera is de exacte locatie van de kortsluiting gelokaliseerd en hersteld.
- Schoonmaken: De oude tinresten op de randen van de printplaatlagen zijn grondig verwijderd.
- Reballing: Er zijn nieuwe micro-tinballetjes geplaatst om een betrouwbare verbinding te garanderen.
- Samenvoegen: De twee moederbordlagen zijn onder gecontroleerde temperatuur weer op elkaar gesmolten.
De oplossing
Na montage van het moederbord is het toestel uitgebreid getest en slaagde voor alle functionele tests. De data recovery was volledig geslaagd: alle waardevolle gegevens waren behouden gebleven. De iPhone 15 Pro Max startte weer op alsof er niets gebeurd was. Deze complexe micro-soldeer reparatie nam in totaal 4 uur in beslag.
