iPhone 15 Pro: SMC panic 0x524288 (herstart elke 3 minuten)
Locatie: Monnickendam (Landelijk via de post)
Reparatie tijd: 3 uur
Status: Volledig operationeel
Oplossing: Vervanging gyroscoop-IC op moederbord
HET PROBLEEM

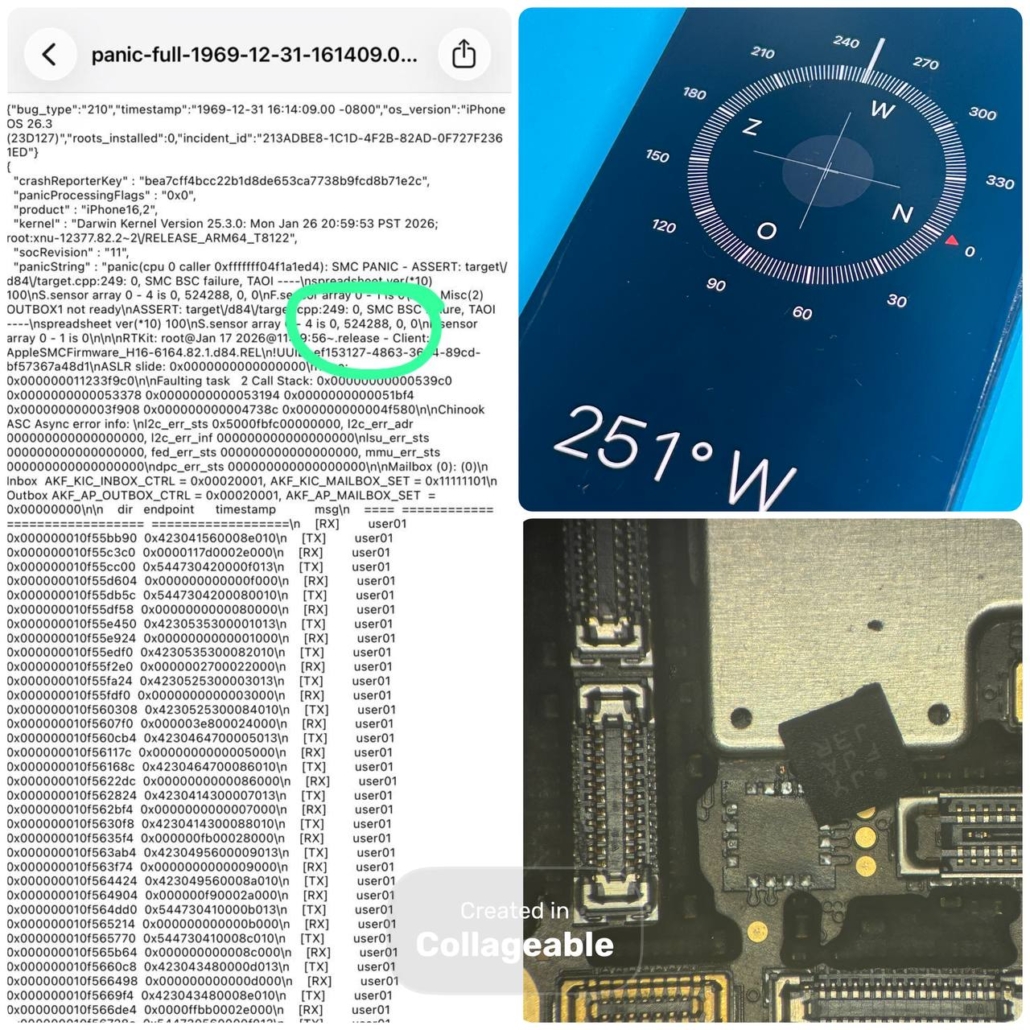

De iPhone 15 Pro Max vertoonde een hardnekkige storing waarbij het toestel exact elke drie minuten opnieuw opstartte. Dit type gedrag duidt vaak op een sensor-fout of een probleem in de communicatie op het moederbord. In de logbestanden (‘panic-full’) werd de foutmelding ‘SMC panic asset 0x524288’ aangetroffen, wat een specifiek aanknooppunt biedt voor de technische diagnose.
ONDERZOEK & DIAGNOSE
Na uitgebreid testen bleek de storing niet te worden veroorzaakt door gangbare onderdelen zoals het scherm of de USB-connector (oplaadpoort). Verdere inspectie van de softwarefuncties wees uit dat het kompas niet functioneerde. Dit is een directe aanwijzing dat de gyroscoop-chip op het moederbord, die verantwoordelijk is voor bewegings- en richtingsdetectie, defect is of geen stroom krijgt. De processor (SMC) ziet dat deze sensor niet reageert en forceert een reboot.
DE REPARATIE
De volgende technische stappen zijn uitgevoerd om het moederbord te herstellen:
- Doormeten van alle lijnen op het moederbord die naar de gyroscoop-chip leiden om breuken uit te sluiten.
- Verwijderen van de defecte gyroscoop-chip middels micro-solderen.
- Reinigen en controleren van de onderliggende waarden op de soldeerpads.
- Plaatsen van een nieuwe, originele gyroscoop-chip op het moederbord.
DE OPLOSSING
Na de montage van de nieuwe chip werkte de kompas-functie direct weer naar behoren. Omdat de sensor nu weer correct communiceert met de processor, is de SMC-panic verdwenen en herstart het toestel niet meer. De iPhone 15 Pro Max is hiermee volledig hersteld met behoud van alle data.
