iPhone 15: Touchscreen werkt niet en laadt niet op – Moederbord reparatie
Woonplaats klant: Amsterdam
Locatie reparatie: Monnickendam
Reparatie tijd: 120 minuten
Oplossing: Moederbordreparatie (vervangen SN2012027 en gekoppelde ROM chip)
Status: Touchscreen en laadfunctie volledig hersteld
Het probleem
Een collega-reparatiebedrijf uit Amsterdam liep vast bij een iPhone 15 met een complexe storing. Het toestel vertoonde twee problemen tegelijkertijd: het touchscreen reageerde totaal niet meer, en de telefoon weigerde op te laden. Hoewel het toestel op het scherm wel leek op te laden, liep het batterijpercentage niet op. Dit fenomeen staat in het vakgebied bekend als ‘fake charging’.
Onderzoek & Diagnose

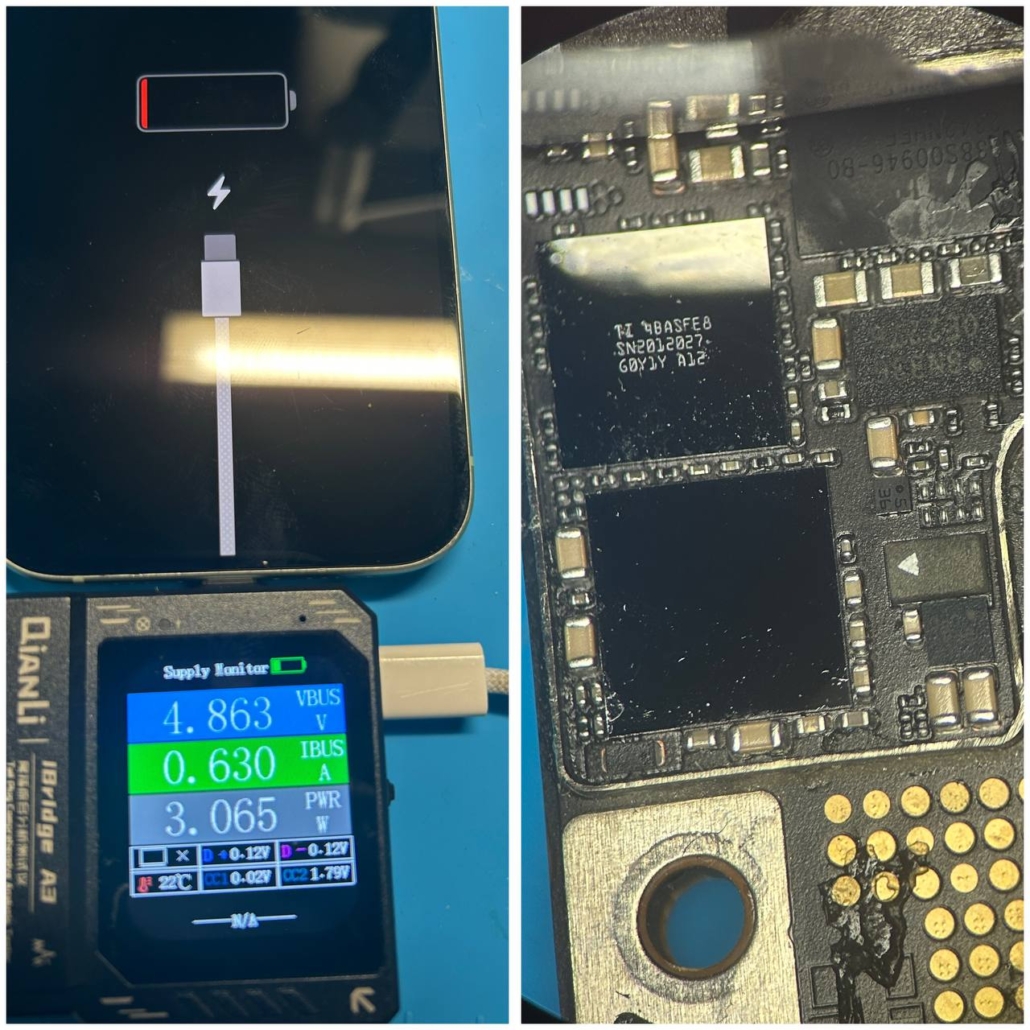

Dit specifieke probleem komt vaker voor bij moderne usb-c telefoons zoals de iPhone 15- en 16-serie. De oorzaak ligt vrijwel altijd in het gebruik van te zware opladers, zoals een usb-c laptoplader. Door deze overbelasting raakt een specifieke chip op het moederbord defect. Uit onze diagnose bleek dat de SN2012027 chip was doorgebrand. Omdat deze chip direct gekoppeld is aan een unieke ROM-chip, is een standaard chipvervanging niet mogelijk. Er is een donor-moederbord nodig om beide gekoppelde chips als set over te zetten.
De reparatie
- Moederbord demonteren: De iPhone 15 is zorgvuldig geopend en het moederbord is uit het frame gehaald.
- Donor-moederbord voorbereiden: De benodigde gekoppelde ROM-chip en de werkende SN2012027 chip zijn van het donorboard gedesoldeerd.
- Defecte chips vervangen: Onder de microscoop zijn de defecte chips op het moederbord van de klant verwijderd en zijn de nieuwe donor-chips met uiterste precisie geplaatst.
- Reinigen en testen: Het moederbord is gereinigd en er is een testopstelling gemaakt om de laadstroom en de touch-functionaliteit grondig te meten.
- Assembleren met originele sealing: Na een succesvolle test is het moederbord teruggeplaatst in het frame en is het toestel voorzien van een nieuwe, originele waterbestendige afdichting.
De oplossing
Na de micro-soldeerwerkzaamheden functioneert de iPhone 15 weer volledig naar behoren. Het touchscreen reageert direct op elke aanraking en de batterij laadt weer stabiel op. Alle persoonlijke data op het toestel is volledig behouden gebleven.
Heeft u een vraag of een vergelijkbaar probleem met uw iPhone? Neem dan gerust contact met ons op of maak gebruik van onze opstuur-service.
